はじめに
CX23881搭載のGV-VCP3を買ってみまして, 予想通りBTの欠点である輝度むらや時間方向ノイズは消えているものの, かわりに強烈な色ずれが発生. しかし情報が壊されているわけでは無いので単純なタイミング補正によってほぼ除去可能, というおはなし. びばっ☆
まずは撮ってみよう

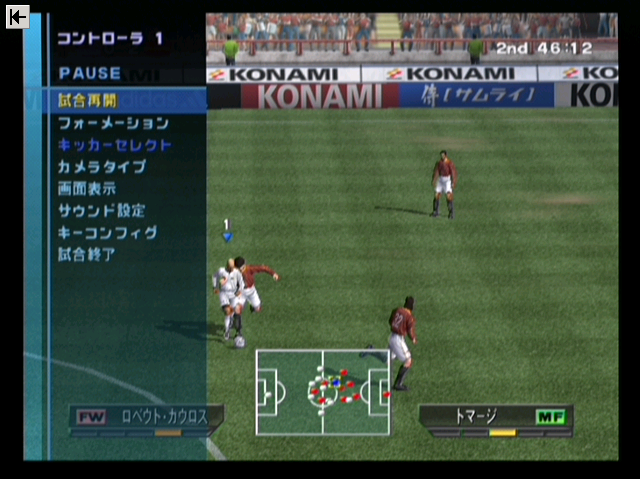

説明書など読まずにドライバを入れて, 簡単にhunuaaから使用可能. 付属ツールでもavi2録画ができるらしいのでそっちでもよいが. codecはhuffyuv, ソースは640*480のYUY2にして, PS2からのS出力を撮ってみました.
静止画でアレですが, 動画にして再生してもほとんどゆらぎの感じられない安定した画像です.
しかし, 色ずれのすごいこと…
KONAMIロゴの周囲の赤が字の半分を覆い, 試合再開の黄色も, 右下に大きくはみ出しています.
また, 画面左端の青い縦帯も, 青成分が右に逃げしてまって左端数ドットが黄色く見えます.
なんとかなるよ, ぜったいだいじょうぶだよ
輝度成分は非常に安定しているのに, なんて惜しい. ほんのすこし色成分が遅れているために巷ではくそぼーど扱いです. でもほら, タイミングが遅れているだけで, 情報が失われたわけではないのです. それに記録にYCrCbを使ってるのだから, 再変換無しでCrCbだけのを左上にずらしてあげれば簡単に補正できるではありませんかっ
さすがに, これほど単純なものは誰かが作ってるに違いない. あー, まるも製作所の, 色タイミング補正というので間違いないぽい.

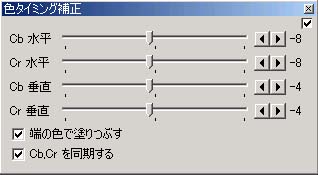

で, ちまちまいじって適正値を探してみるに, 左に8, 上に4くらいで良いよーです.
KONAMIロゴや黄色い文字もこのとーりっ
全体画像でこんなかんじ. 他に目立つところでは, フィールド一覧の選手マーカーで,
赤い丸の左上になぜか白いものがはみ出していたのが無くなりました.
というわけで, CX2388x ボード+色タイミング補正で, 安価にそれなりの高画質キャプチャ可能です. philipsチップ(smartvision pro3)を持っているわたしから見ても, とりあえずこれなら合格. めざせMTVぶるじょわ軍団ですっ☆
[12/8 (2002) 追記] …と思ったんですが, やっぱりCX2388x系の全てのボードでかなりのノイズが観測されているので, いくら後からフィルタでなんとかなるとは言っても, philipsチップのライバルが激安になってる今ではあまり存在意義は…
参考リンク
- http://www.din.or.jp/~fuzuki/pc-capture.html
- VCP3における色ずれをBTとの比較で指摘
- http://www.geocities.co.jp/AnimalPark/5184/douga_053.html
- VCP3での動画サンプル.
- キャプチャボード前線 (うちの日記)
- CX2388xについて駄文
